振動発電＆蓄電用実験系の準備 No.23

［12］THRIVE K7520BS3振動発電素子(大)-両面・高電圧タイプ-

THRIVE K7520BP2 振動発電素子(大)-両面・大電流タイプ-との比較（２）

 ブリッジダイオード整流のみの場合：電流ー負荷および電力ー負荷曲線

振動発電素子として高電流型のK7520BP2および高電圧型 K7520BS3を用いて，負荷として種々の抵抗を接続し，ブリッジダイオードで整流した場合の，電圧ー負荷抵抗曲線，電流ー電圧曲線，および電力ー電圧曲線の測定を行った。

実験においては，まず，ブリッジダイオード整流前のVp-p（振動発電による交流波のpeak to peak電圧，負荷のない場合の開放電圧）を，高電流型K7520BP2の場合には30Vp-p，高電圧型 K7520BS3の場合には 80Vp-pの最大出力電圧に設定してから測定を行った。

素子の仕様での最大出力電圧を得るための，振動発電素子の変位（ステンレス基板端での変位）は，高電流型のK7520BP2では±７ mm, 高電圧型 K7520BS3では±８ mmであった。振動発電は,振動数5Hzで行った。

電流値は，デジタルメータの電流モードでピークホールド機能を使って電流の最大値の測定によって求めた。

図23-1には，ブリッジダイオード整流後の電圧ー負荷抵抗曲線を示した。負荷抵抗が1ＭΩの場合には，高電流型のK7520BP2の場合には12.8V，高電圧型 K7520BS3の場合には35.6Vで，素子仕様の最大出力電圧に近い値となっている。

負荷抵抗が小さくなるに従って，電流は増加し，その分，電圧は低下する。

図23-2には，ブリッジダイオード整流後の電流ー電圧曲線を示した。

電圧が高い領域では，高電圧型 K7520BS3のほうが，高電流型K7520BP2よりも高い電流値を示している。

両者の電流値が逆転するのは，2.3 V付近であった。

もし，これらの振動発電素子で駆動するデバイスの電圧が，2.3Vより高電圧側の場合には，高電圧型 K7520BS3のほうが，電流・電圧ともに，高電流型K7520BP2よりも有利であると考えられる，

一般的には，5V駆動の場合が多いと思われ，LEDを直接光らせる以外には2.3V以下での駆動は稀だと思われることから，ブリッジダイオード整流のみの場合には，高電圧型 K7520BS3を選択するほうが好ましいと考えてもよいように思える。

（これは，次ページの振動発電モジュール LTC3588との組み合わせにおいては違ってくる。）

図23-3には，ブリッジダイオード整流後の電力ー電圧曲線を示した。

電圧が高い領域では，やはり高電圧型 K7520BS3のほうが，高電流型K7520BP2よりも高い電力を示し，最大値では1ｍWを超えている。

2.3 V付近で，両者の電力は逆転したが，その違いは大きくはなく，この結果から考えても，ブリッジダイオード整流のみの場合には，高電圧型 K7520BS3を選択するほうが好ましいと考えられる。

（コンデンサ等を接続した場合には上記の結果は，また変わってくると思われるが，その点に関しての検証はできてはいない。）

図23-1　ブリッジダイオード整流の場合の電圧ー負荷抵抗曲線。振動発電：振動数5Hz。

（■）高電流型K7520BP2:  圧電素子の両側に対称的に±7 ｍｍ変位でVp-p=30 V 設定，

（●） 高電圧型K7520BS3:  圧電素子の両側に対称的に±8 ｍｍ変位でVp-p=80 V 設定。

(注) パルス状の出力となるため，図ではパルスの尖頭値（パルス波形の最大値）でのプロットとしている。

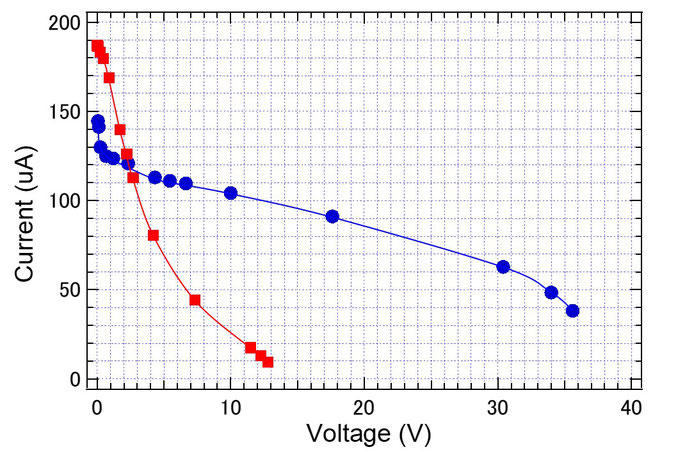

図23-2　ブリッジダイオード整流の場合の電流ー電圧曲線。振動発電：振動数5Hz。

（■）高電流型K7520BP2:  圧電素子の両側に対称的に±7 ｍｍ変位でVp-p=30 V 設定，

（●）高電圧型7520BS3:  圧電素子の両側に対称的に±8 ｍｍ変位でVp-p=80 V 設定。

(注) パルス状の出力となるため，図ではパルスの尖頭値（パルス波形の最大値）でのプロットとしている。

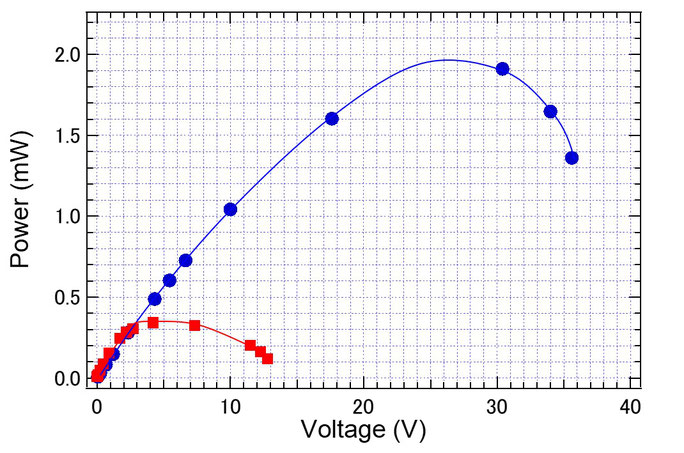

図23-3　ブリッジダイオード整流の場合の電力ー電圧曲線。振動発電：振動数5Hz。

（■）高電流型K7520BP2:  圧電素子の両側に対称的に±7 ｍｍ変位でVp-p=30 V 設定，

 （●） 高電圧型K7520BS3:  圧電素子の両側に対称的に±8 ｍｍ変位でVp-p=80 V 設定。

(注) パルス状の出力となるため，図ではパルスの尖頭値（パルス波形の最大値）でのプロットとしている。
