振動発電＆蓄電用実験系の準備 No.3

［６］圧電効果による振動発電：モーションコントローラーカード

精度が求められる用途でのステッピングモーター駆動の自動ステージの制御には，クローズドループ制御のコントローラーが用いられるが，その場合には，直動自動ステージあるいは回転ステージとステージコントローラーのセットで数十万円の経費が必要となり，また，そういったクローズドループ制御の製品のフィードバック制御は，各社独自規格のハードとプログラミングのフォーマットとなっていることがほとんどで，共通性がない場合が多い。これに対して，普及価格帯の３Dプリンター等では，オープンループ制御であることがほとんどで，プログラミング言語も，CNC機器において共通性の高いGコードでコンピューター制御できることが多い。その場合には，各社の様々な機器の組み合わせが可能で，選択肢も多く，また経費的にも非常に負担が少なくできることが多い。これまでに，ステージ駆動型のレーザー描画装置を種々作成してきた経験においては，Gコードを用いたオープンループ制御であっても，自動ステージの精度に依存するものの，数ミクロンレベルの描画分解能を得ることは難しくなかった。

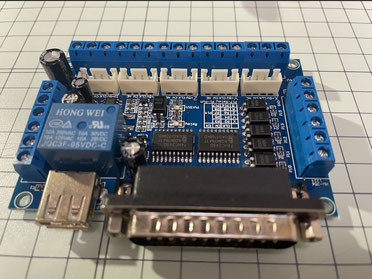

前頁の ”振動発電＆蓄電用実験系の準備 No.２”での，ステッピングモータとドライバーのコンピューター制御には，以下にようなモーションコントローラーカードを使用することができ，それらの価格はネット通販では数千円といったところで，非常に廉価であるものの，これらでも数ミクロンレベルの制御は可能なので，今回の振動発電実験のためのステッピングモータ駆動系の制作においては十分な特性だと思う。

上記のモーションコントローラーカードの違いは，PCとのインターフェースがパラレルかシリアルかという点で，やはり，データ転送が並行して送られるパラレルのほうが，信号が1つずつ順番に送られるシリアルよりも制御動作が機敏で（体感ではそれほど違いを感じない），高速なステージ動作を求める場合には，デスクトップPCの拡張スロットにパラレルインターフェースカードを刺して使っている。この場合，WindowsのOSは，Windows7 32bitに限定されてしまう。しかし，機器制御専用でWindows7マシン（しかも32bit，しかも，ある種のWindows updateを回避する必要のある）を保持している方は少ないかもしれない。

図３－２のUSB接続型のモーションコントローラーカードは，Windows 10や11でも問題なく動作する。また，Mach3では，ディスクトップPCが推奨され，ノートPCを使ってはいけないということが言われるが，このモーションコントローラーカードを種々ノートPCで使った経験からは，今のところ不具合には遭遇していない。ただ，工作機器等の安全性が求められ優先される機器においては，ディスクトップPCで使用したほうが良いと思われる。

以下に，図３－２のUSB型のモーションコントローラーカードの電気配線図とマニュアルのpdfファイルを閲覧できるようにした。最近Amazonで販売されているものでは，USBドライバーファイル，マニュアル等が記録されたCDが付属していないものがあったため，以前にAliexpressから購入したカードに付属していた資料をダウンロード・プリント不可設定で共有させていただいた。（問題がある場合には御指摘ください。削除いたします）

USB接続型のモーションコントローラーカードを使い場合の注意点の一つとして，

マニュアル 8ページ 1.3.2 Installing the motion card plugin  に説明されているように，USB接続用のドライバRnRMotion.dllを，MachのPlugIns フォルダーに入れておく必要がある。そして，マニュアル9ページにあるように，Mach3の起動時に，RnRMOTIONCONTROLLERECO－V2.0を 選択する。

また，Mach3メニューのConfig/Ports and Pinsで，マニュアル9～14の設定を行う必要がある。モーションコントローラーカードにCDが付属している商品では，面倒な初期設定がすでにセット済みのMach3Mill.xmlが用意されているものもあったので，そういったものを探して購入するほうが良いかもしれない。

電気配線図に関しては，以下の図にあるように，モーションコントローラーカードに24V電源を接続し（24VアダプターでもOK），4軸ある（X, Y, Z, A) 1パルス（Step（下図ではPULで表示）/Dir信号）を，ステッピングモータドライバに入力する（下記の電気配線図は，2相モータの場合の配線になっているようなので，コネクタの結線は，実際のモータドライバーのマニュアルを参照）。

（上記の説明ではわかりづらい点も多々あると思いますので，ホームページの「お問い合わせ」からご質問いただければ，できる範囲で対応いたします。）

-------MACH3用のGコード繰り返しルーティンの例-----------

（2024.4.14）

Gコードは共通性は高いものの，それぞれのハード＆ソフトで若干の癖があるようです。

以下にMACH3で，ステッピングモーターを#1の角度で前方及び後方に回転するプロセスを100回繰り返すGコードの例を示しました。

回転角のパラメータ#1は，ステッピングモーターのステップ角（通常，1回転500ステップで0.72度/ステップ）およびドライバーの分割数（以下の場合，ドライバーで1ステップの角度を1/10に電気分割設定），MACH３でのConfig/Motor Tuningの設定で異なってきます。

（）で囲まれた部分はコメント(rem)になりますが，日本語が入ると複雑にエラーが出るようです。

また，G01 A[0-#1] の部分，G01 A[-#1] やG01 A-#1とするとエラーが出てしまい，訳が分からず苦労しました。

ちなみに余談ですが，G01はG1でもよいのですが，G1だと複雑に不都合（一言で言えない）が出てくるのでG01を使っています。

いろいろと癖があるので，試行錯誤するしかないです。

以下のGコードで，Fの値や#1を変えると，振動発電の振動数が変わります。以下は，１Hzの場合の例です（使用するステッピングモーターやモーターに取り付けたアームの長さ等でパラメータ設定は異なってきます。）

-----------------------------------------------------------------------------

%

(---------parameter setting-----------)

(G-code program for MACH3 using A-axis)

G90(absolute coordinate)

G21(mm unit)

#1=0.1(A-axis 10mm=360deg,0.1mm=3.6deg rotating depending on stepping motor)

#2=100(Repeat routine cycle No)

F12(mm/min=12x36deg/min)

G01 A0(return to zero position of A-axis)

G91(relative coordinate)

(---------repeat routine-----------)

M98 P1 L#2(repeat routine, goto O1)

M98 P2(End routine, goto O2)

O1

G01 A#1(forward rotation by #1)

G01 A[0-#1](backward rotation by #1)

M99

(---------end routine-----------)

O2

G90(Absolute coordinate)

G01 A0(Return to zero position of A-axis)

M30(End and rewind)

%

-----------------------------------------------------------------------------

（2024.4.11）

以下のMachsupport Forumにあるリンクで，

 USB接続用のドライバRnRMotion.dllがダウンロードできるようです（現時点では）。

Topic: Mach3 with Win7 Laptop USB Controller.  (Read 21126 times)

https://www.machsupport.com/forum/index.php?topic=38122.10

-----------------------------------------------------------------------------

電気配線図: Mach3 USB モーションコントローラーカード

マニュアル: Mach3 USB モーションコントローラーカード
